产品说明

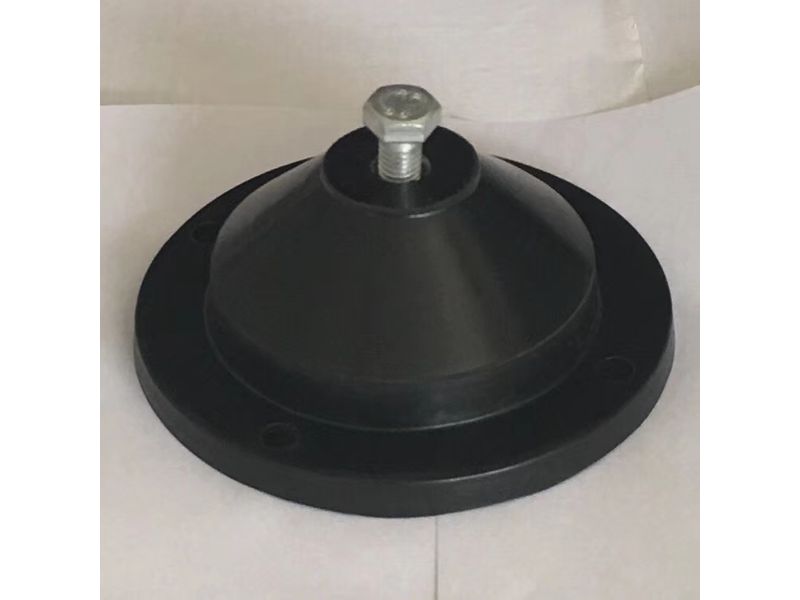

JGF型减震器由内置剪切钢板、固定件和橡胶体粘结而成。

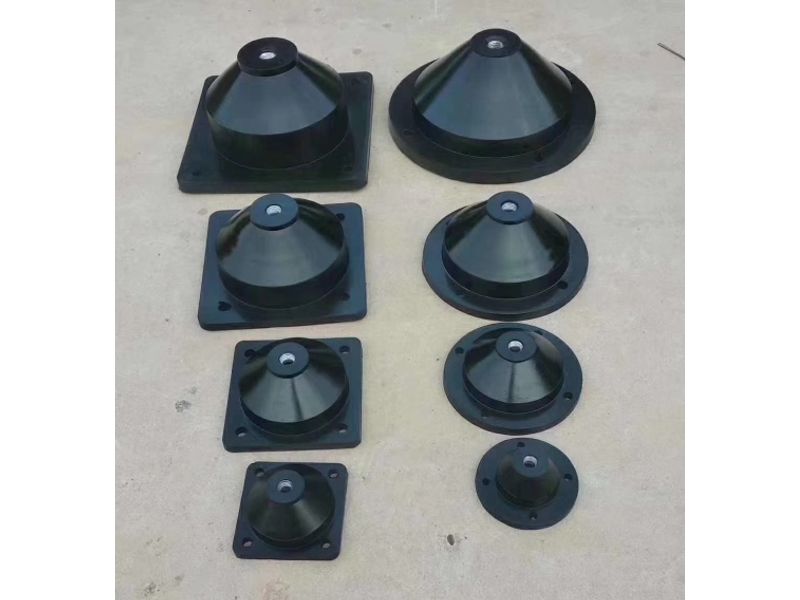

产品分为四种尺寸结构，每种尺寸有八种承载规格，轴向承受荷载从10-1280kg额定荷载下静变形在3-12mm范围内，相应固有频率在9-16Hz范围，阻尼比大于0.05。该减震器对1000r/min以上回转及往复机械震动的隔离具有良好的隔震效果。
适用设备: 水泵、风机、冷却塔、空压机、柴油机、冷水机组等。
荷载范围：10-1280Kg
| 型号 | 荷载kg |
高度 mm |
底面直径 mm |
底孔直径 mm |
孔中心距 mm |
安装螺丝 |
内圆直径 mm |
底边厚度 mm |
产品重量 kg |
|

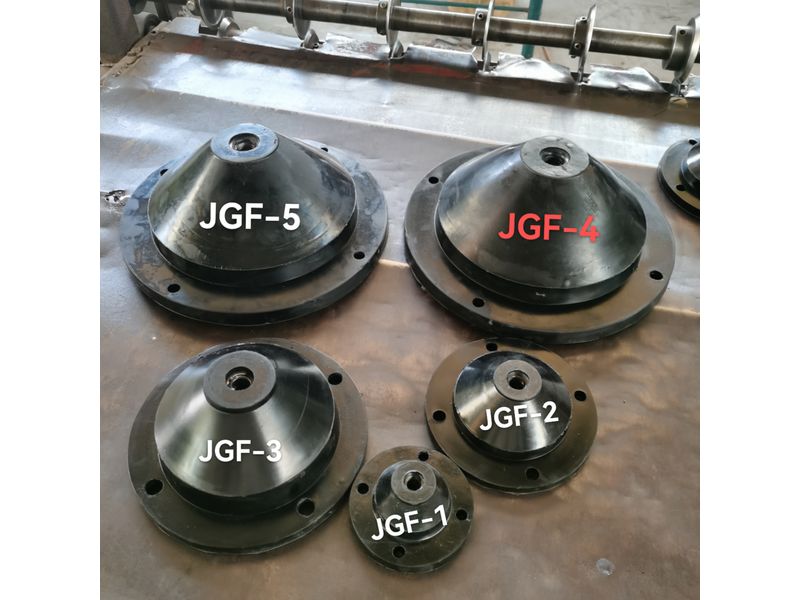

| 圆JGF-1 | 10-80 | 45 | 100 | 10 | 80 | M12 | 33 | 8 | 0.3 | |
| 圆JGF-2 | 80-150 | 55 | 150 | 13 | 130 | M14 | 80 | 10 | 0.8 | |
| 圆JGF-3 | 150-400 | 85 | 200 | 13 | 170 | M16 | 122 | 13 | 1.8 | |
| 圆JGF-4 | 300-600 | 110 | 300 | 13 | 267 | M20 | 163 | 15 | 5.1 | |
| 圆JGF-5 | 600-1000 | 115 | 300 | 13 | 267 | M20 | 157 | 16 | 5.2 | |
| 方JGF-1 | 10-80 | 50 | 100 | 10 | 77 | M12 | 78 | 10 | 0.3 | |
| 方JGF-2 | 80-150 | 61 | 150 | 13 | 100 | M12 | 100 | 10 | 0.8 | |
| 方JGF-3 | 150-400 | 90 | 200 | 14 | 145 | M16 | 115 | 11 | 2 | |
| 方JGF-4 | 400-1280 | 105 | 200 | 16 | 160 | M20 | 146 | 15 | 4.5 | |
| 圆JG-1 | 10-100 | 43 | 100 | M12 | 68 | 10 | 0.3 | 0.4kg带帽 | ||
| 圆JG-2 | 100-200 | 57 | 145 | M12 | 97 | 10 | 0.7 | 0.7kg带帽 | ||
| 圆JG-3 | 200-400 | 90 | 200 | M16 | 145 | 10 | 1.6 | 1.8kg带帽 | ||
| 圆JG-4 | 400-1000 | 135 | 285 | M20 | 223 | 18 | 5.8 | 6.2kg带帽 | ||
产品结构图

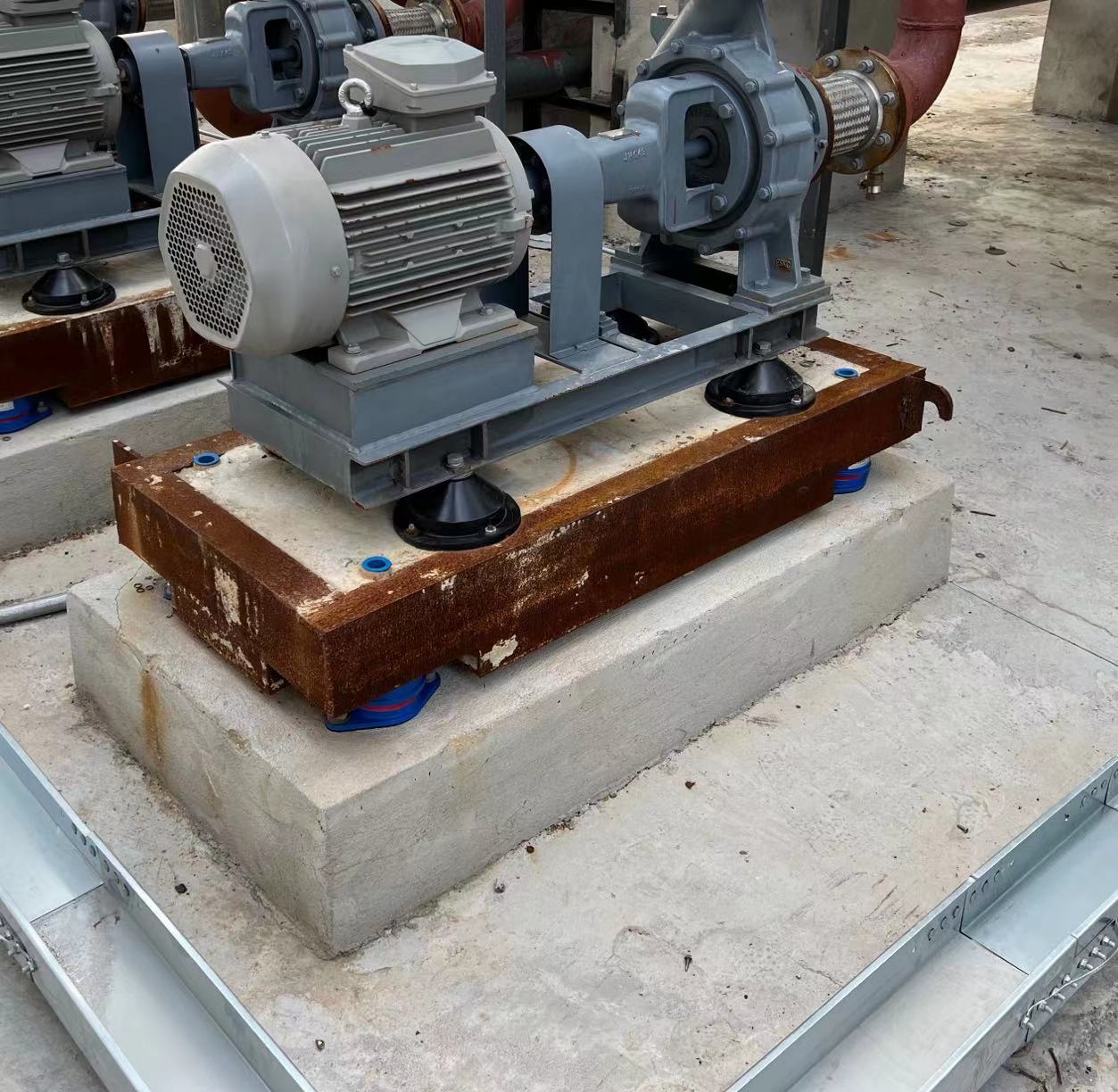

安装示意图
