产品说明

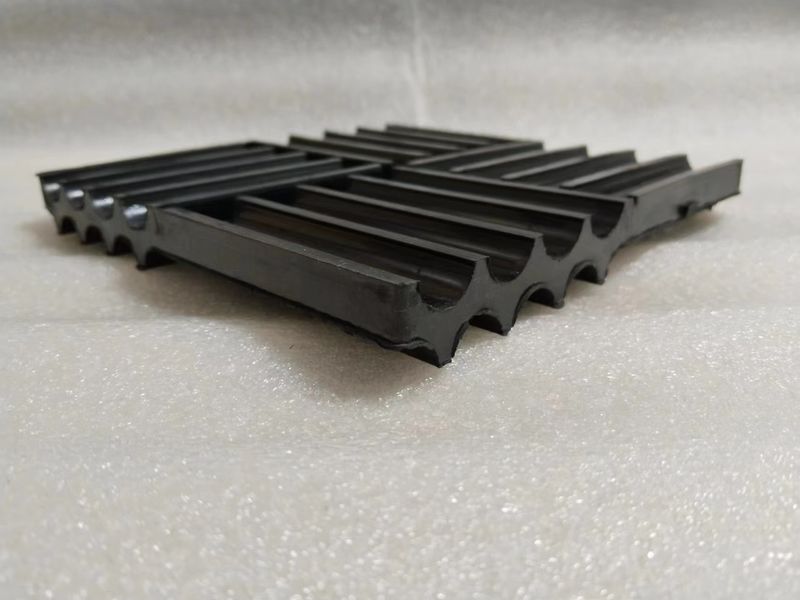

SD型橡胶隔震垫，采用耐油橡胶硫化成形。具有耐油、耐腐蚀耐老化等性能，它是根据橡胶动力特性研制成功的隔震通用元件，具有结构简单，安装使用方便等特点。广泛应用于各类机械设备的隔震降噪，对机械高频震动及冲击震动隔离和降低房屋结构固体传声效果显著。

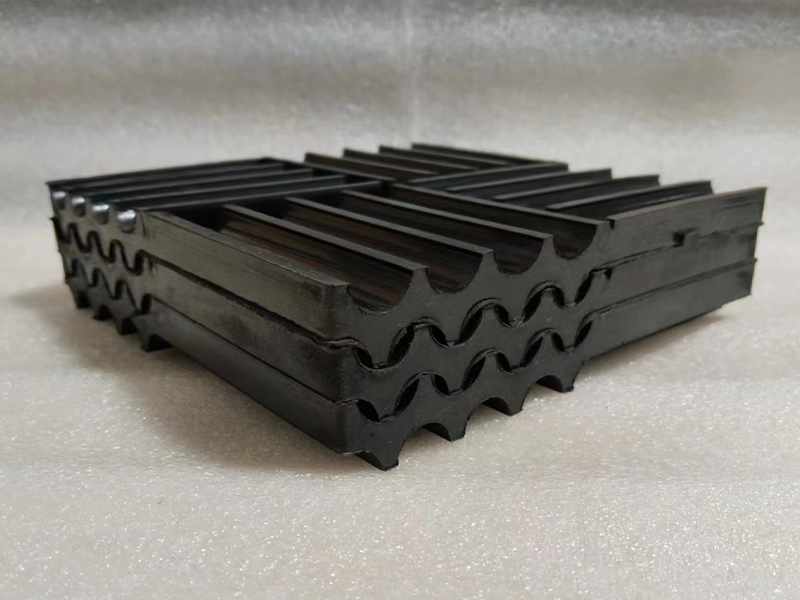

SD型橡胶隔震垫有三种橡胶硬度：40°、60°、80°，基本块尺寸为85mm*85mm，可根据机械设备的不同荷载要求任意切割组合，隔震垫还可多层串联迭合后使用，其荷载仍为单层荷载量，但固有频率可以降低，隔震效果更佳。多层组合中间使用钢板隔开，并用胶粘结合。
工作温度：-5~50°C
阻尼比：0.098
固有频率范围：5~18HZ

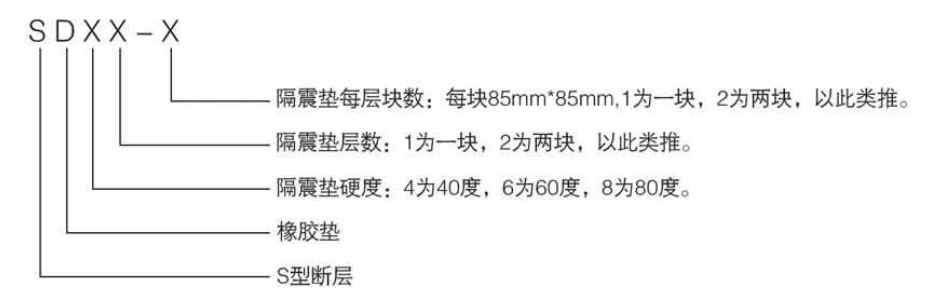

| 型号 |
规格 (mm) |
面积 cm² |
荷载 Kg |
层数 |
相应静态变形量 (mm) |
相应固有频率 (Hz) |
| 长*宽*高 | ||||||
| SD61-1 | 85*85*20 | 72 | 144-230 | 1 | 2.5-4.0 | 13.2-10.6 |
| SD62-1 | 85*85*44 | 72 | 144-230 | 2 | 5.0-8.0 | 9.3-7.5 |
| SD63-1 | 85*85*68 | 72 | 144-230 | 3 | 7.5-12.0 | 7.6-6.1 |
| SD64-1 | 85*85*92 | 72 | 144-230 | 4 | 10.0-16.0 | 6.6-5.3 |
| SD61-2 | 170*85*20 | 145 | 220-474 | 1 | 2.5-4.0 | 13.2-10.6 |
| SD62-2 | 170*85*44 | 145 | 220-474 | 2 | 5.0-8.0 | 9.3-7.5 |
| SD63-2 | 170*85*68 | 145 | 220-474 | 3 | 7.5-12.0 | 7.6-6.1 |
| SD64-2 | 170*85*92 | 145 | 220-474 | 4 | 10.0-16.0 | 6.6-5.3 |
| SD61-4 | 170*170*20 | 290 | 456-970 | 1 | 2.5-4.0 | 13.2-10.6 |
| SD62-4 | 170*170*46 | 290 | 456-970 | 2 | 5.0-8.0 | 9.3-7.5 |
| SD63-4 | 170*170*72 | 290 | 456-970 | 3 | 7.5-12.0 | 7.6-6.1 |
| SD64-4 | 170*170*98 | 290 | 456-970 | 4 | 10.0-16.0 | 6.6-5.3 |
| SD61-6 | 255*170*20 | 433 | 934-1328 | 1 | 2.5-4.0 | 13.2-10.6 |
| SD62-6 | 255*170*46 | 433 | 934-1328 | 2 | 5.0-8.0 | 9.3-7.5 |
| SD63-6 | 255*170*72 | 433 | 934-1328 | 3 | 7.5-12.0 | 7.6-6.1 |
| SD64-6 | 255*170*98 | 433 | 934-1328 | 4 | 10.0-16.0 | 6.6-5.3 |
| SD61-8 | 340*170*20 | 578 | 1260-1940 | 1 | 2.5-4.0 | 13.2-10.6 |
| SD62-8 | 340*170*46 | 578 | 1260-1940 | 2 | 5.0-8.0 | 9.3-7.5 |
| SD63-8 | 340*170*72 | 578 | 1260-1940 | 3 | 7.5-12.0 | 7.6-6.1 |
| SD64-8 | 340*170*98 | 578 | 1260-1940 | 4 | 10.0-16.0 | 6.6-5.3 |
| 备注:尺寸均为人工测量可能存在误差，以实际为准 | ||||||
产品结构图
