产品说明

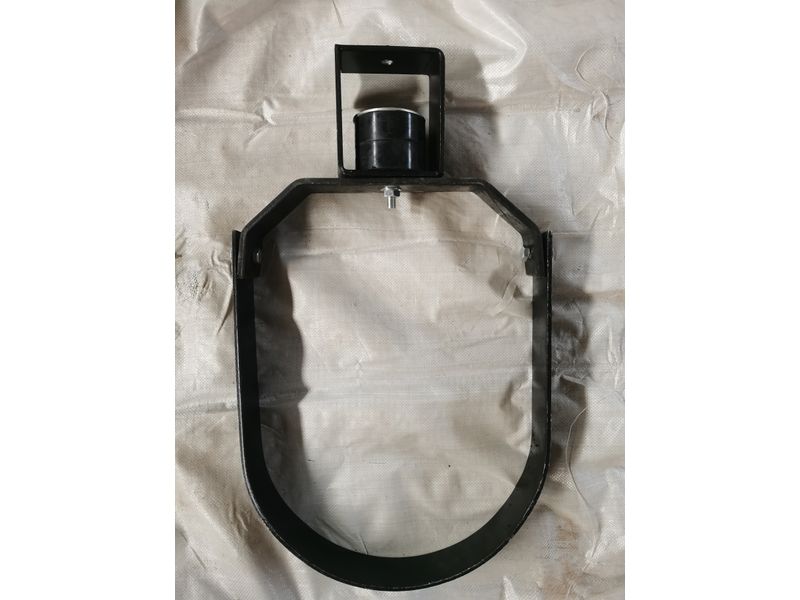

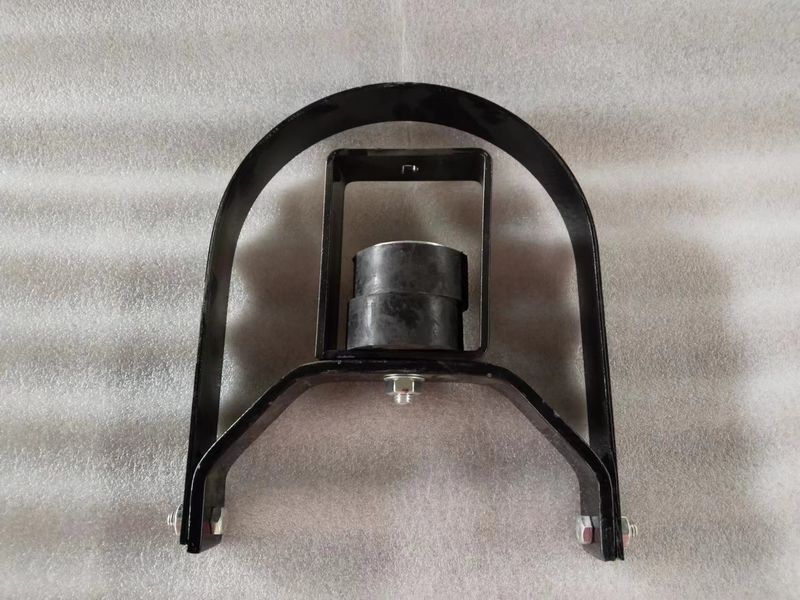

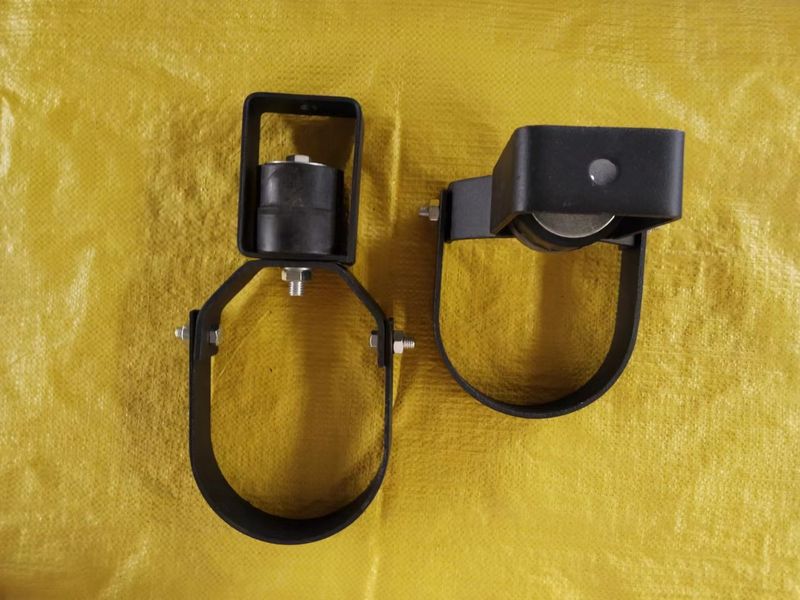

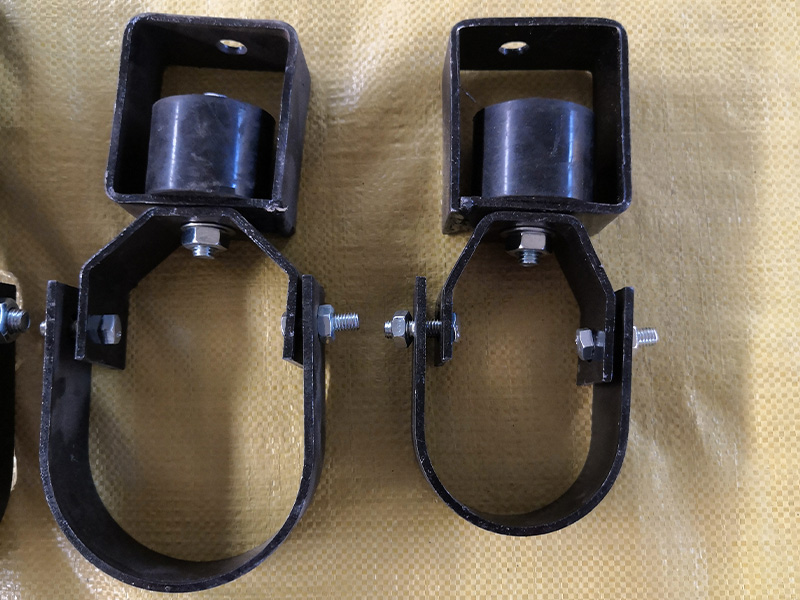

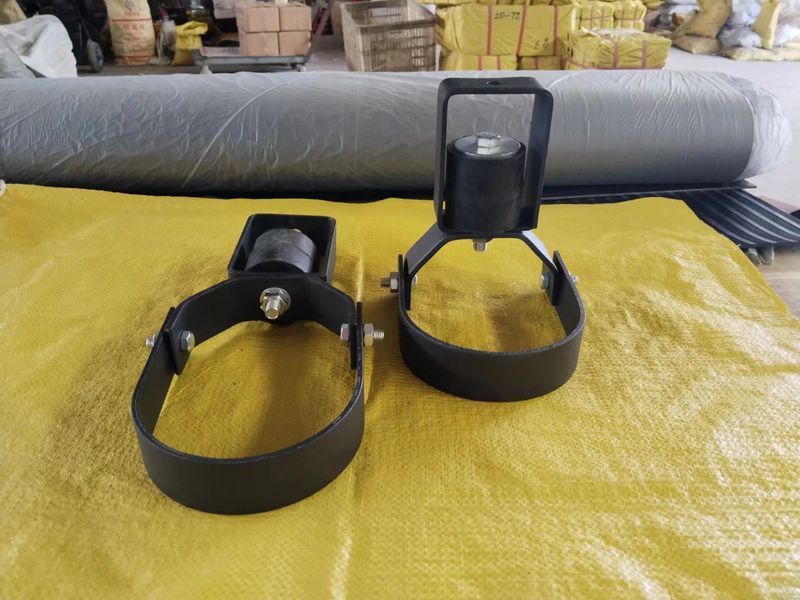

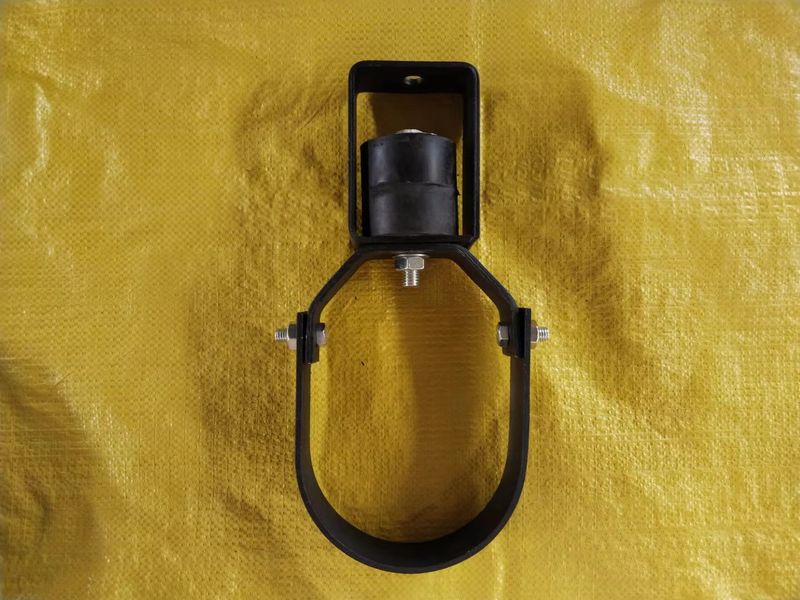

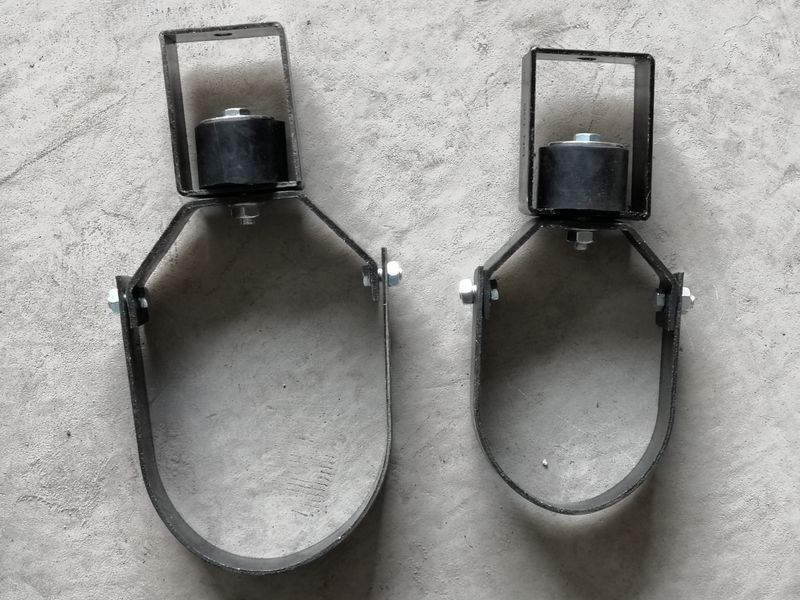

XDD型管道吊架是橡胶和铁架用螺栓结合在一起的管道减震吊架减震器，一方面能起到固定管道的作用，对管道内介质流动时产生的震动和噪声隔离具有良好的隔震效果。
适用范围：适用于各种圆形管道。
| 型号 |
方框外宽W (MM) |
方框内长L (MM) |
方框高H (MM) |
橡胶柱 (MM) |
下宽W (MM) |
整体高度H (MM) |
上安装孔 |

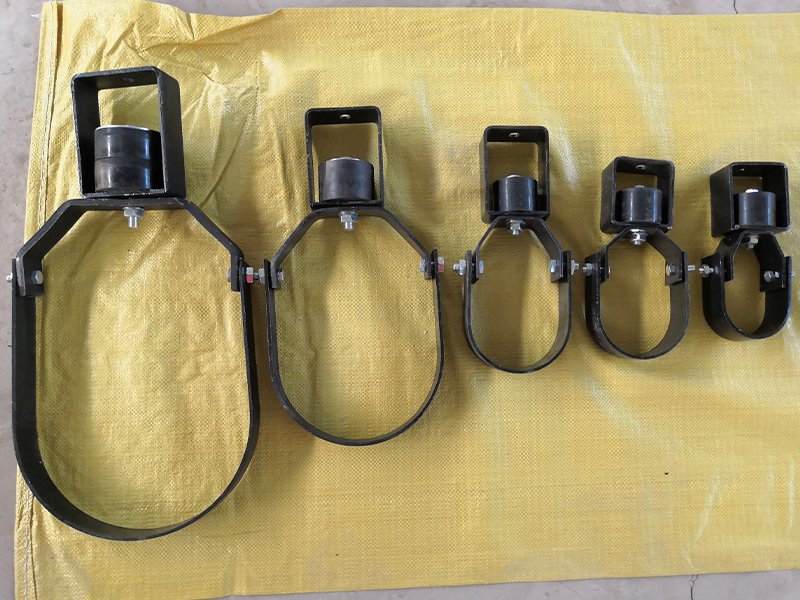

| DN50 | 40 | 62 | 85 | 50*30 | 83 | 208 | M12 |
| DN65 | 40 | 63 | 84 | 50*30 | 105 | 223 | M12 |
| DN80 | 40 | 75 | 100 | 50*40 | 110 | 270 | M12 |
| DN100 | 40 | 81 | 109 | 60*60 | 190 | 309 | M12 |
| DN125 | 40 | 79 | 108 | 60*60 | 155 | 324 | M12 |
| DN150 | 40 | 80 | 108 | 60*60 | 175 | 360 | M12 |
| DN200 | 40 | 80 | 108 | 70*60 | 230 | 480 | M12 |
| 备注:尺寸均为人工测量可能存在误差，以实际为准 | |||||||
选用原则
1、有一定减震效率T>80即频率比f/f>2.5
2、为确保减震效果和防止失效，减震设备对外接口，如管路电缆等必须用挠性连接，其刚度应远远小于系统减震器总刚度。
3、确定减震体系总质量W(N)，包括设备、基座的质量。
总质量N=Q(静)+1.5R(动)；
Q=Q1(设备质量)+Q2(基座质量)；
在一般震动要求不严又难于取得设备扰力时，可以近似地采用设备质量；
Q1乘以动荷系数P来代替设备质量和扰力；
G=Q1+1.5R=Q1*P；
因此总质量W=G+Q2=Q1*P+Q2；
P动荷系数，可以根据设备Q1大小及扰动频率F大小来确定；
Q1大F小时P值可取大些，Q1小F大时P值可取大些，一般情况下取P≈1.1~1.4；
确定干扰频率F=n/Q(Hz)(n设备每分钟转速)；
试定减震器数量S；
计算每只减震器荷载P=W/S(N)；
对照减震器参数表，选择适宜的减震器；
当需要计算径向刚度时，可查技术参数表。
4、减震体系的震动力量（震幅或速度、加速度）小于许可值，一般情况下震动速度Vmax<10mm/s但不同设备有不同的评定值。

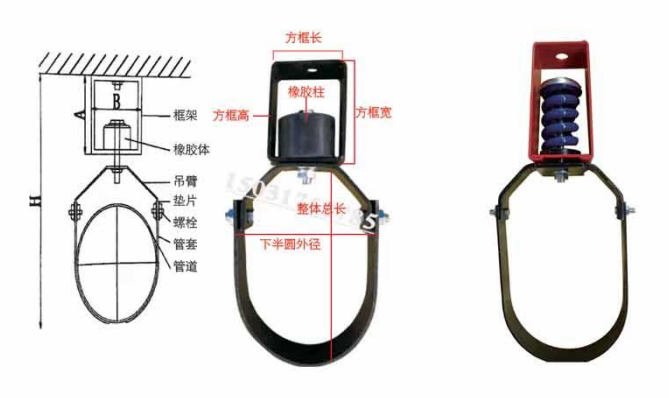

产品结构图
安装示意图
