产品说明

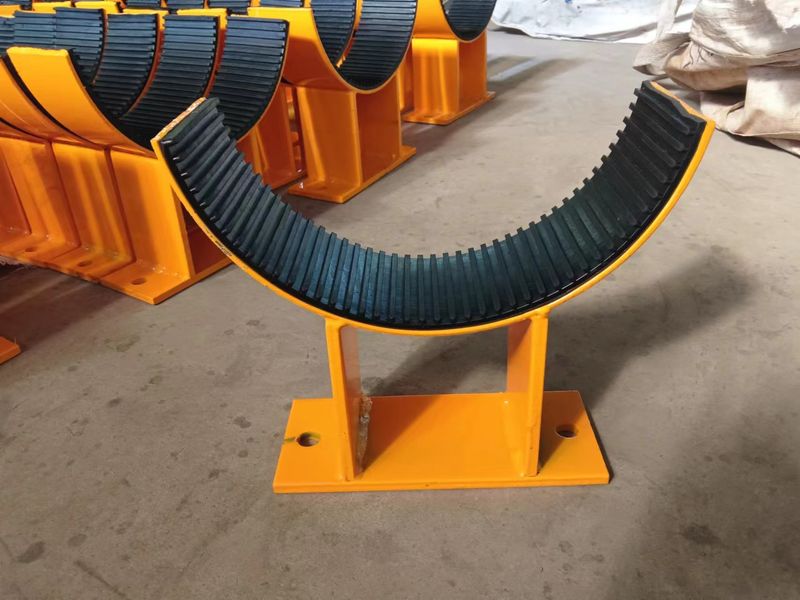

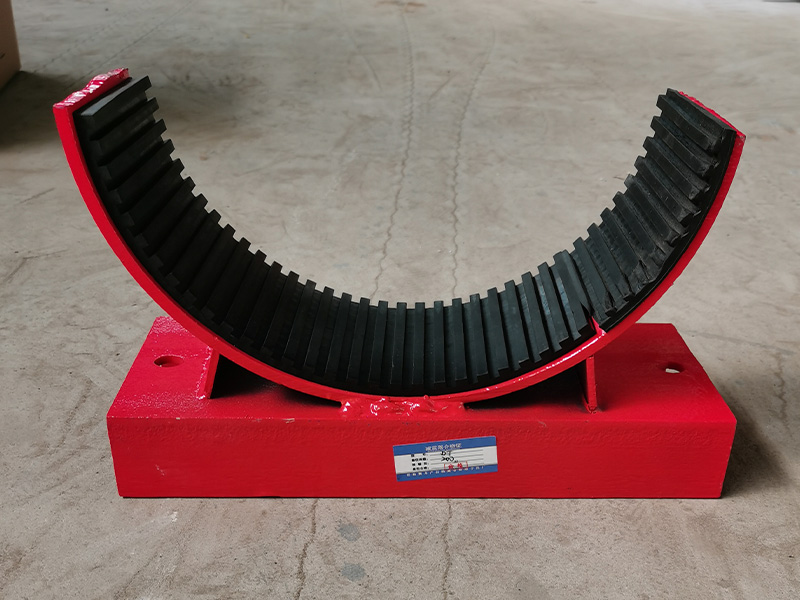

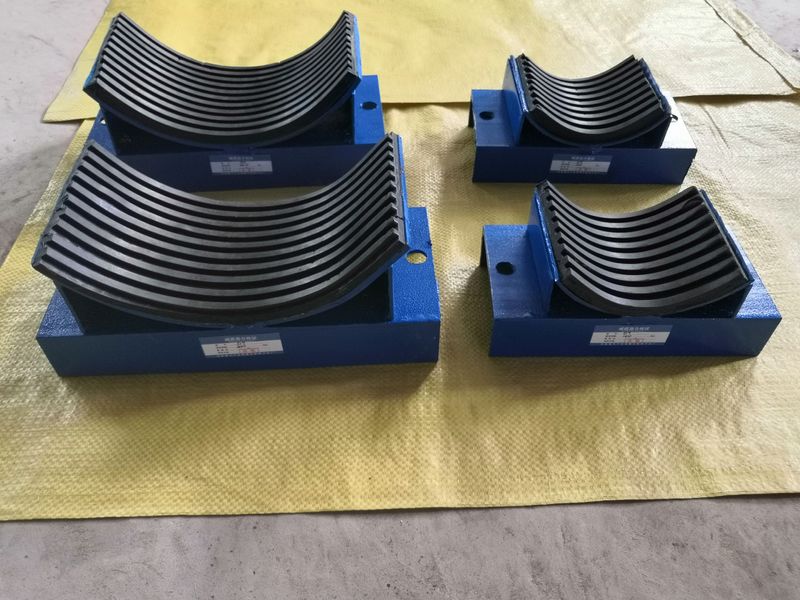

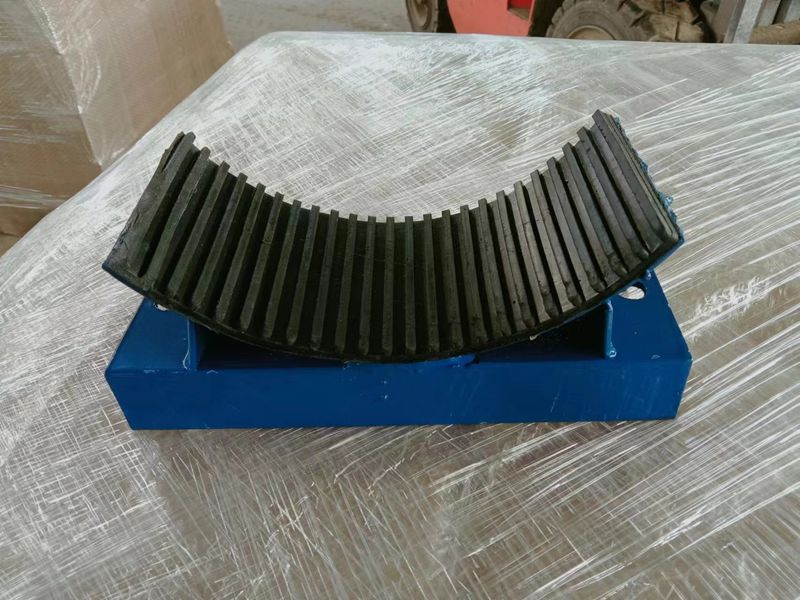

DT型管道弹性托架减震器由弧形凹凸橡胶弹性垫与弧形金属板局部粘贴而成。通常用于装有弹性支承的机械设备的管道上，对管道起弹性支承作用，还可以使管道穿墙时与墙体隔离，对管道传递的机械震动具有良好隔离作用，对降低结构噪声有显著作用，从而改善环境，提高设备使用寿命。该产品允许在-10°C-50°C环境温度下正常工作。
适用设备：空调、消防等管。
荷载范围：50-1000kg
支持异形尺寸定做，大型荷载定做
| 通径 |
荷载 kg |
管道外径 | 底座长 | 底座宽 | 孔直径 | 钢板厚度 | 橡胶厚度 | 支撑钢板厚度 | 弧形板厚度 | 中心距 |
| DN65 | 50-130 | 73 | 140 | 80 | 12 | 5 | 8 | 3 | 3 | 110 |
| DN80 | 50-130 | 89 | 160 | 80 | 12 | 5 | 8 | 3 | 6 | 130 |
| DN100 | 70-130 | 108 | 180 | 100 | 14 | 6 | 8 | 3 | 6 | 150 |
| DN125 | 70-130 | 133 | 200 | 100 | 14 | 6 | 8 | 3 | 6 | 170 |
| DN150 | 70-130 | 168 | 220 | 100 | 14 | 6 | 8 | 3 | 6 | 190 |
| DN200 | 90-220 | 219 | 250 | 100 | 14 | 8 | 8 | 4 | 6 | 220 |
| DN250 | 90-220 | 273 | 300 | 100 | 14 | 8 | 8 | 4 | 6 | 270 |
| DN300 | 110-270 | 325 | 350 | 100 | 14 | 10 | 8 | 4 | 6 | 330 |
| DN350 | 110-270 | 355 | 400 | 100 | 14 | 10 | 8 | 4 | 6 | 370 |
| DN400 | 140-350 | 406 | 450 | 100 | 14 | 10 | 8 | 4 | 6 | 420 |
| DN450 | 140-350 | 478 | 50 | 100 | 14 | 12 | 8 | 4 | 8 | 470 |
| DN500 | 80-450 | 530 | 550 | 100 | 14 | 12 | 8 | 5 | 8 | 520 |
| 备注:尺寸均为人工测量可能存在误差，以实际为准 | ||||||||||
| 通径 |
荷载 kg |
管道外径 | 底座长 | 底座宽 | 孔直径 | 钢板厚度 | 橡胶厚度 | 支撑钢板厚度 | 弧形板厚度 | 中心距 |
| DN65 | 50-130 | 73 | 200 | 80 | 12 | 5 | 8 | 3 | 3 | 170 |
| DN80 | 50-130 | 89 | 210 | 80 | 12 | 5 | 8 | 3 | 3 | 180 |
| DN100 | 70-130 | 108 | 240 | 100 | 14 | 8 | 8 | 3 | 6 | 210 |
| DN125 | 70-130 | 133 | 260 | 100 | 14 | 8 | 8 | 3 | 6 | 230 |
| DN150 | 70-130 | 168 | 300 | 100 | 14 | 8 | 8 | 3 | 6 | 270 |
| DN200 | 90-220 | 219 | 350 | 100 | 14 | 8 | 8 | 4 | 6 | 320 |
| DN250 | 90-220 | 273 | 400 | 100 | 14 | 10 | 8 | 4 | 6 | 370 |
| DN300 | 110-270 | 325 | 450 | 100 | 14 | 10 | 8 | 4 | 6 | 420 |
| DN350 | 110-270 | 355 | 480 | 100 | 14 | 10 | 8 | 4 | 6 | 450 |
| DN400 | 140-350 | 406 | 540 | 100 | 14 | 12 | 8 | 4 | 6 | 510 |
| DN450 | 140-350 | 478 | 610 | 100 | 14 | 12 | 8 | 4 | 8 | 580 |
| DN500 | 145-350 | 530 | 660 | 100 | 14 | 14 | 8 | 5 | 8 | 630 |
| 备注:尺寸均为人工测量可能存在误差，以实际为准 | ||||||||||

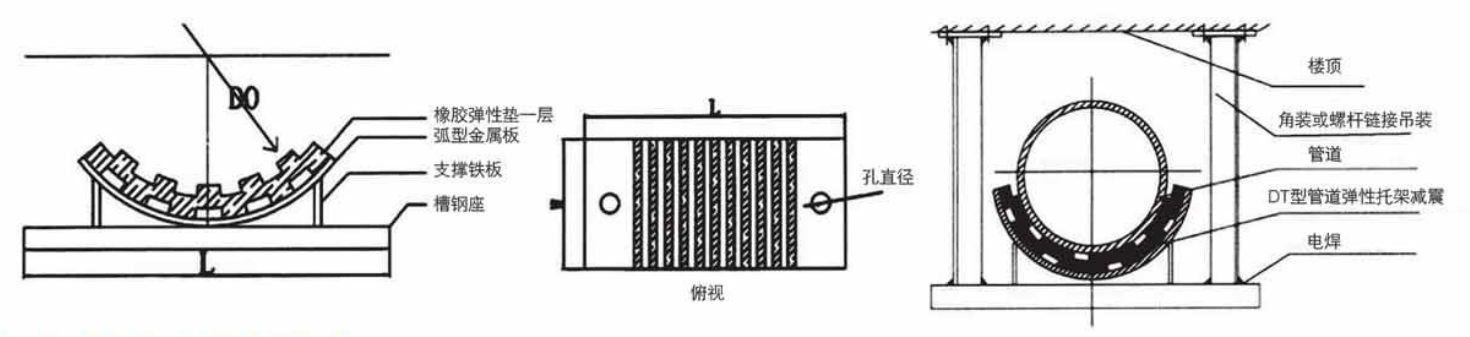

产品结构图

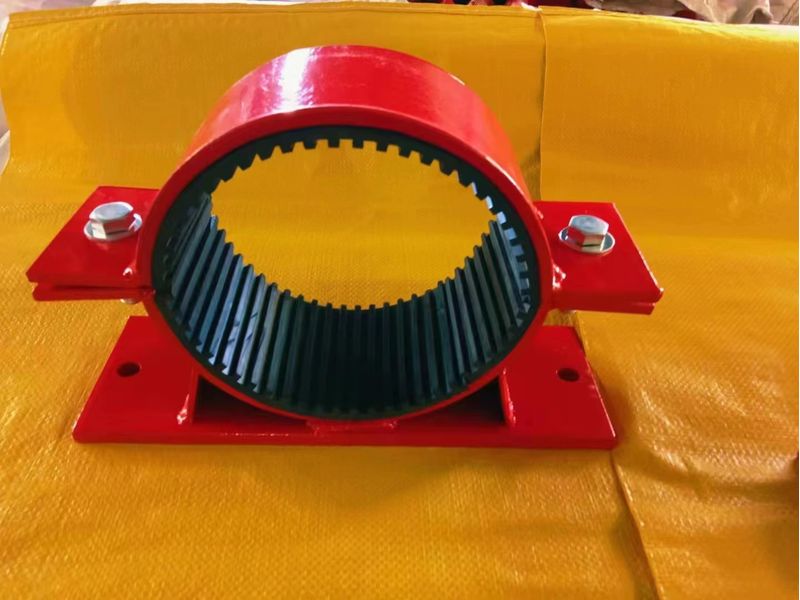

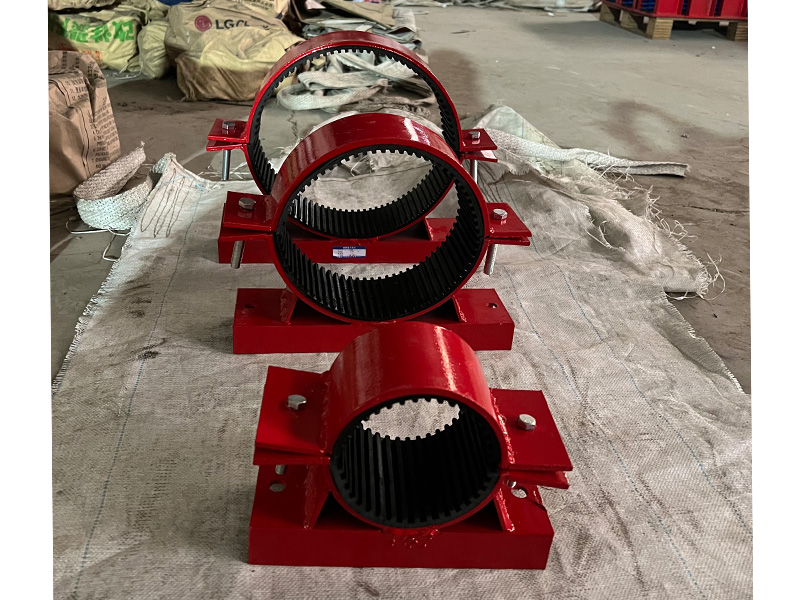

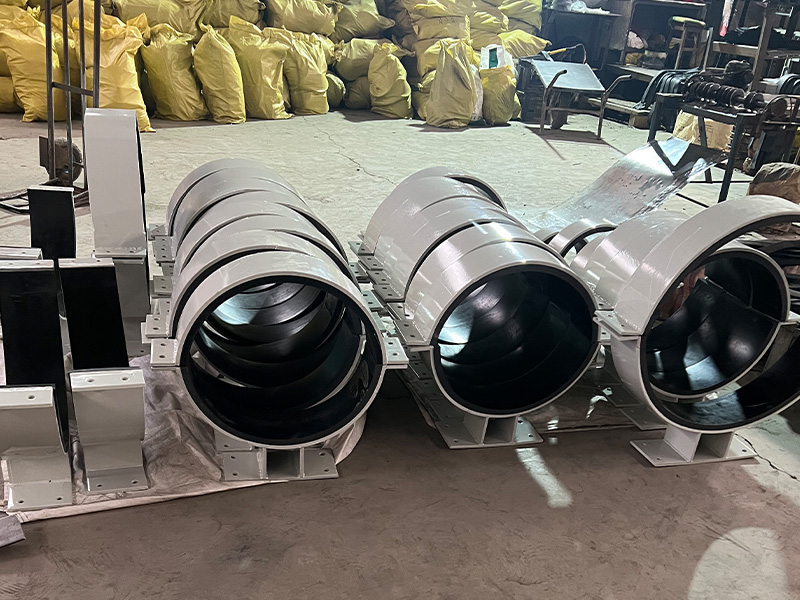

相关产品
需求确认与沟通
方案制定与确认
生产与交付
售后服务与反馈
长期合作与持续优化
合作流程

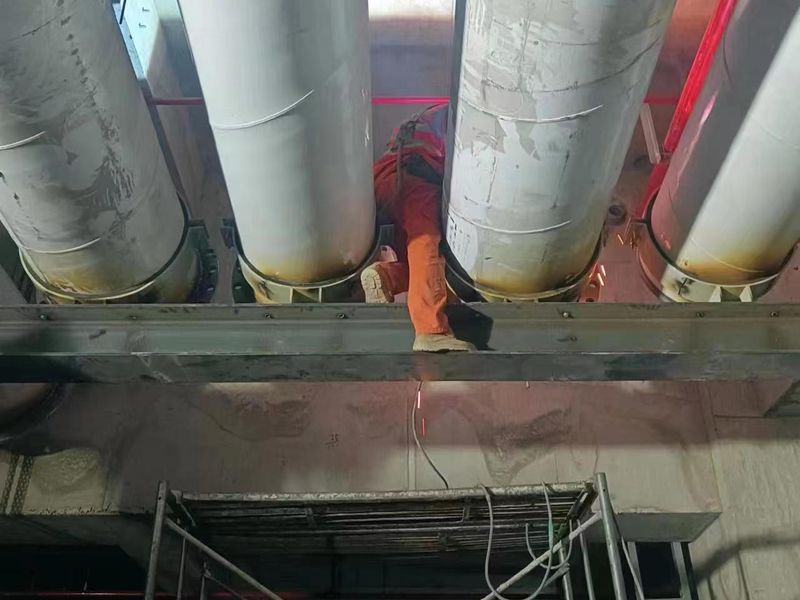

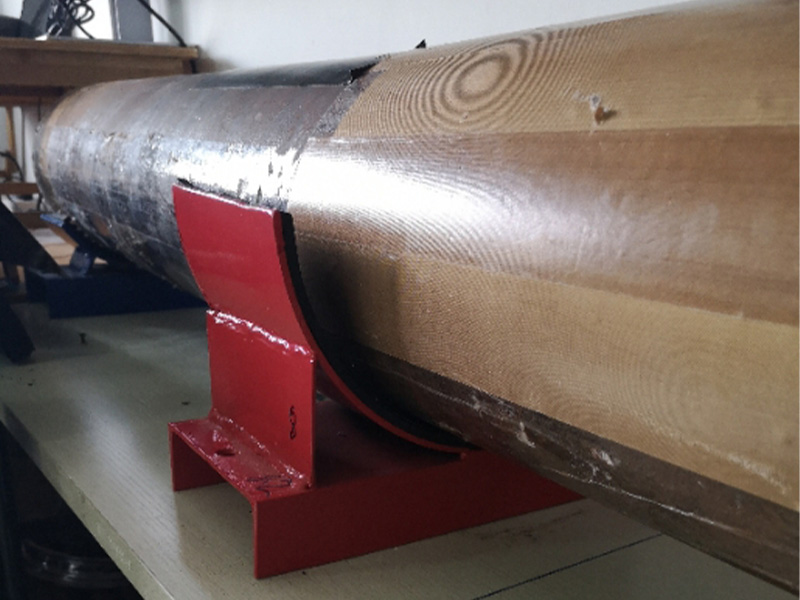

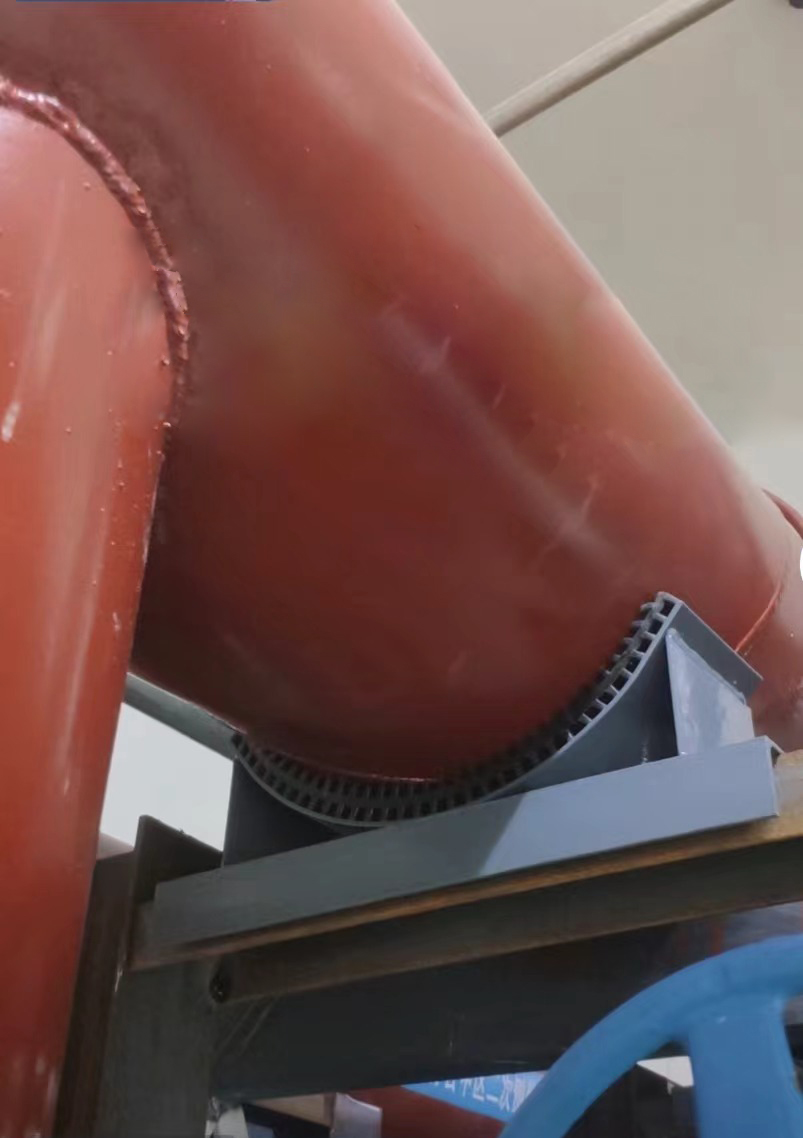

产品应用
