产品说明

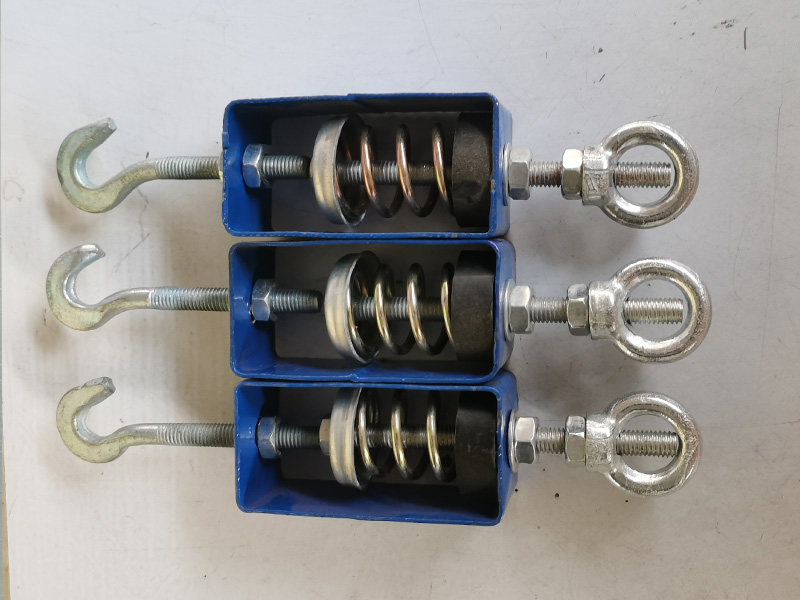

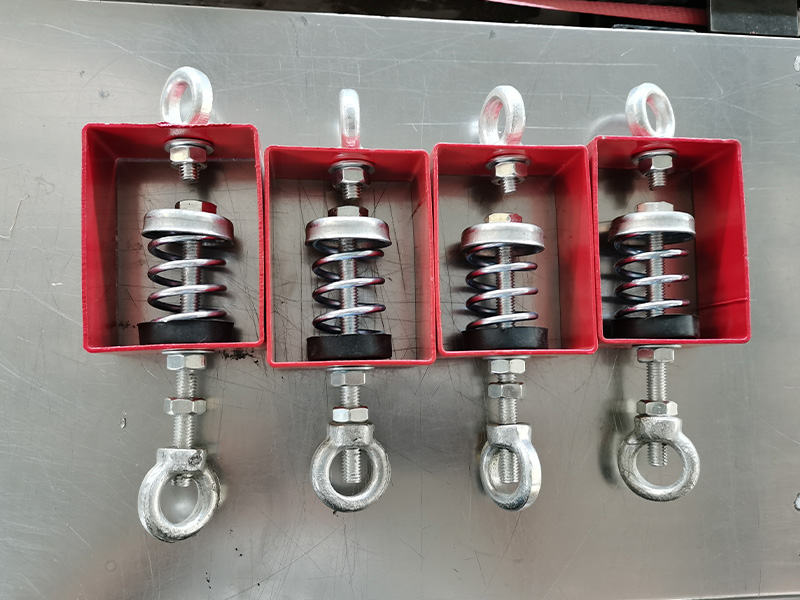

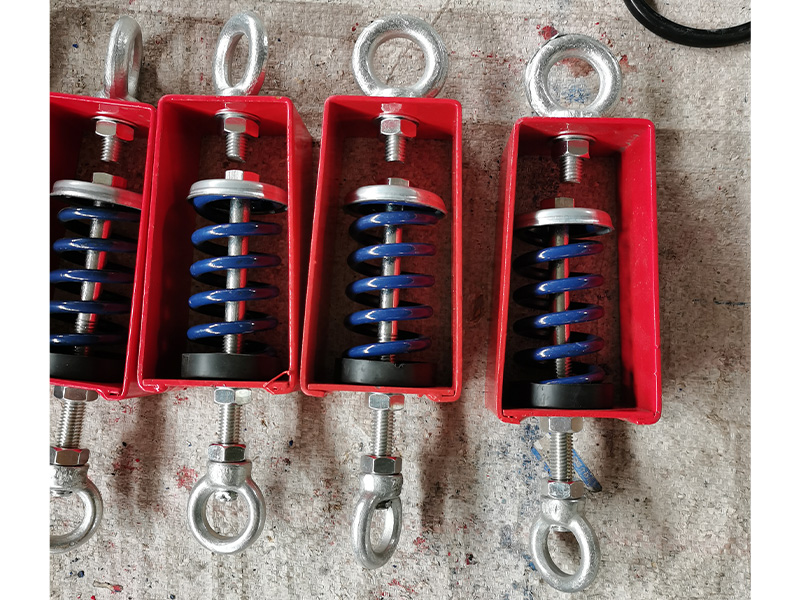

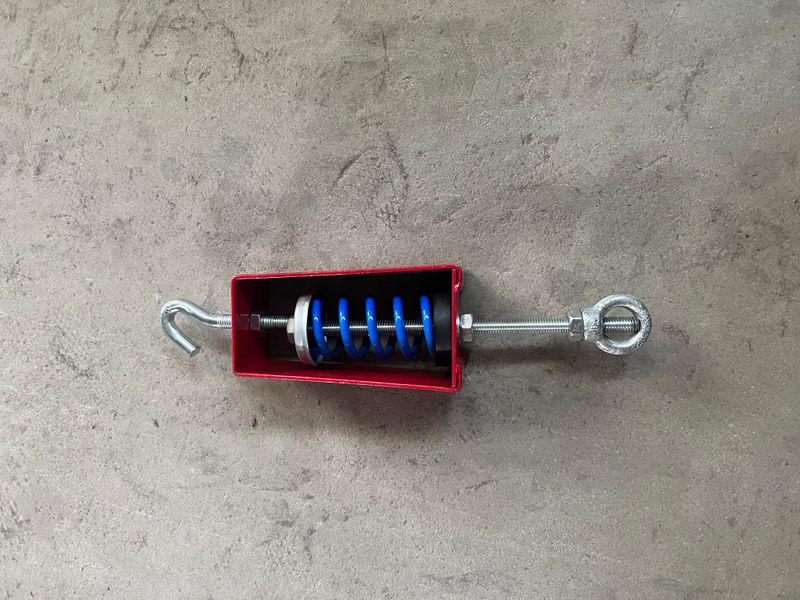

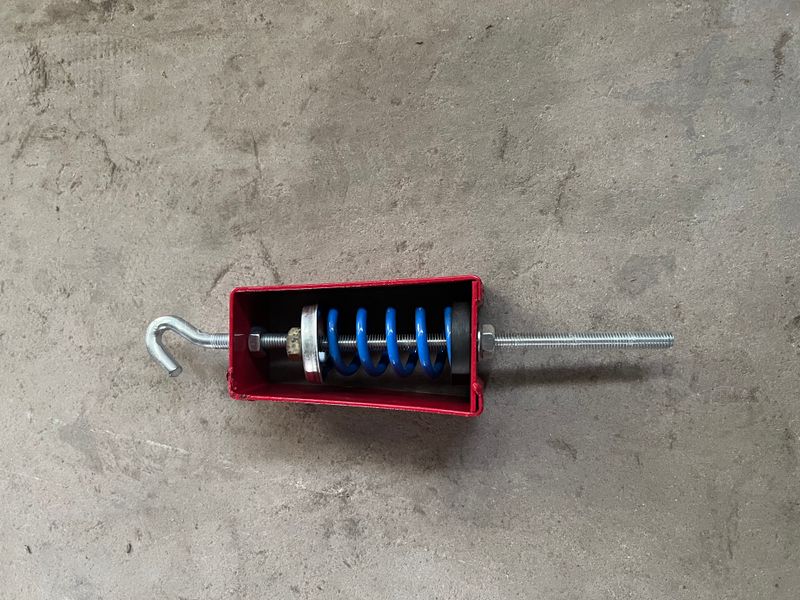

XHS型吊式弹簧减震器应用非常广泛，大小设备及管道，是吊装设备首先选择的弹簧减震器。该产品具有阻尼大，自震频率低，安装方便，对消除固体传声有明显的效果，适用于各种大小设备部及管道系统的吊式安装。
适用设备：吊顶式空调器、轴流风机、新风机、管道等各种吊装设备。
荷载范围：3-1500kg
支持异形尺寸定做，大型荷载定做
| XHS型减震器尺寸表 | ||||||||
| 型号 |
荷载范围 kg |
吊杆 | 外形尺寸 | |||||
| L1 | L2 | W1 | W2 | H |
壁厚 mm |
|||
| XHS-0 | 3-10 | M8 | 80 | 123 | 40 | 40 | 34 | 1 |
| XHS-1 | 10-20 | M8 | 80 | 126 | 60 | 60 | 32 | 1 |
| XHS-2 | 20-30 | M8 | 113 | 153 | 55 | 65 | 45 | 3 |
| XHS-3 | 30-50 | M10 | 123 | 184 | 57 | 63 | 49 | 3 |
| XHS-4 | 50-80 | M10 | 131 | 184 | 62 | 72 | 54 | 3 |
| XHS-5 | 80-120 | M12 | 140 | 191 | 66 | 76 | 60 | 3 |
| XHS-6 | 120-160 | M12 | 159 | 223 | 72 | 79 | 65 | 3 |
| XHS-7 | 160-200 | M14 | 182 | 242 | 86 | 93 | 70 | 4 |
| XHS-8 | 200-240 | M14 | 182 | 242 | 86 | 93 | 70 | 4 |
| XHS-9 | 240-320 | M14 | 182 | 242 | 86 | 93 | 70 | 4 |
| XHS-10 | 320-450 | M16 | 182 | 242 | 86 | 93 | 70 | 4 |
| XHS-11 | 450-600 | M16 | 182 | 242 | 86 | 93 | 70 | 4 |
| XHS-12 | 600-1000 | M20 | 203 | 265 | 94 | 112 | 81 | 4 |
| XHS-13 | 1000-1500 | M20 | 203 | 265 | 94 | 112 | 81 | 4 |
| 备注:尺寸均为人工测量可能存在误差，以实际为准 | ||||||||
产品结构图

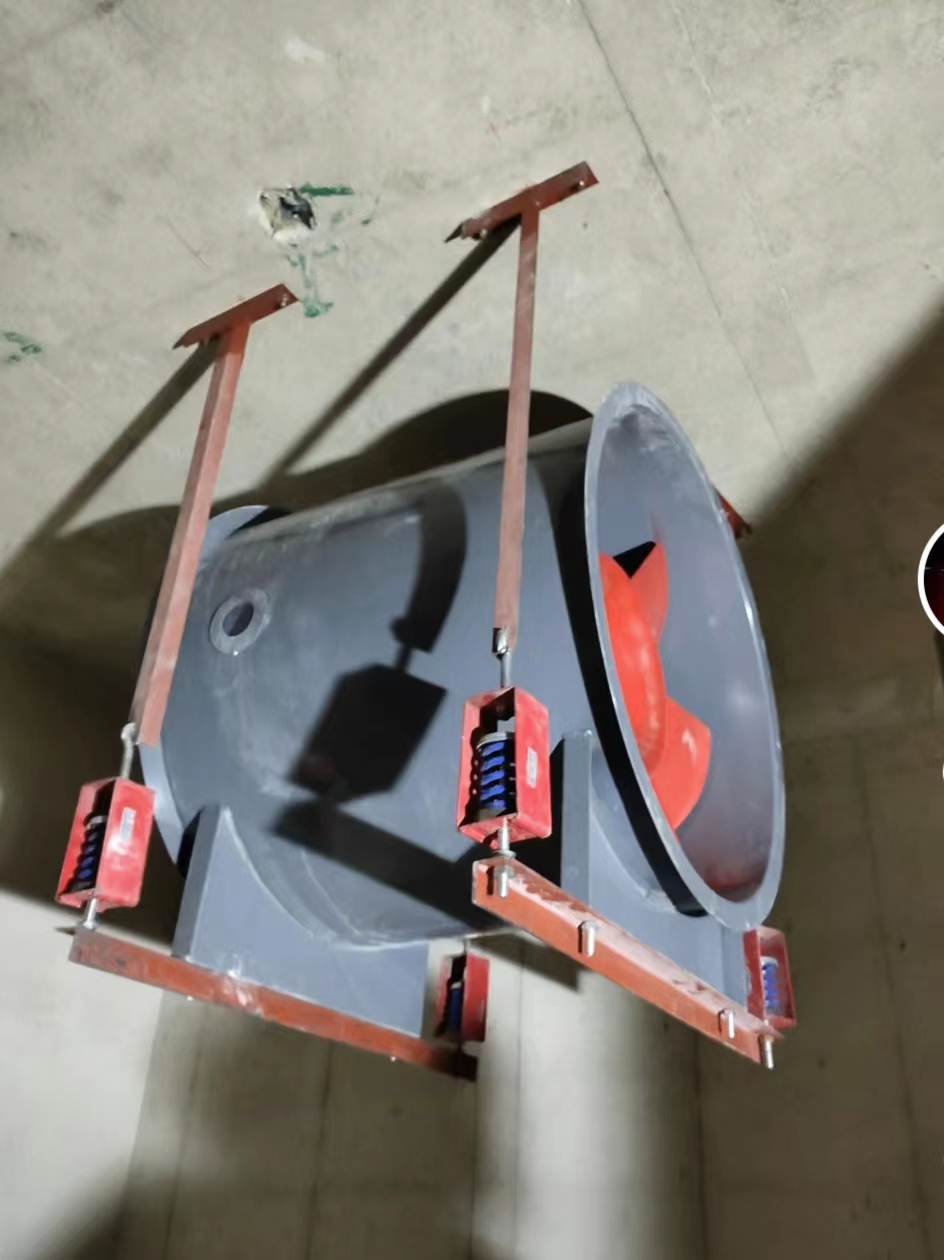

安装示意图
