产品说明
为了满足不同用户的需求，我公司在生产多种吊式减震器的基础上，设计制造了HV型吊架减震器，该产品是一种以减震弹簧、橡胶复合垫、阻尼等组成的预应力吊架减震器。应用范围非常广泛。
适用设备：风机、管道、动力设备的吊装隔震降噪，也应用于精密仪表的吊装等。
荷载范围：3-1500kg
| 型号 |
荷载范围 kg |
吊杆 | 外形尺寸 | |||||||
| W2 | W1 | W3 | L1 | L2 | H |
孔距 mm |
壁厚 mm |
|||
| HV-1 | 10-20 | M8 | 100 | 47 | 28 | 61 | 105 | 40 | 78 | 3 |
| HV-2 | 20-30 | M8 | 115 | 57 | 29 | 1 | 125 | 44 | 94 | 3 |
| HV-3 | 30-50 | M10 | 120 | 62 | 30 | 100 | 155 | 50 | 96 | 3 |
| HV-4 | 50-80 | M10 | 131 | 67 | 34 | 1158 | 155 | 55 | 105 | 3 |
| HV-5 | 80-120 | M12 | 129 | 64 | 35 | 126 | 167 | 60 | 102 | 3 |
| HV-6 | 120-160 | M12 | 148 | 75 | 37 | 141 | 182 | 66 | 121 | 3 |
| HV-7 | 160-200 | M14 | 168 | 86 | 40 | 143 | 190 | 70 | 138 | 4 |
| HV-8 | 200-240 | M14 | 168 | 86 | 40 | 143 | 190 | 70 | 138 | 4 |
| HV-9 | 240-300 | M14 | 168 | 86 | 40 | 143 | 190 | 70 | 138 | 4 |
| HV-10 | 300-450 | M16 | 180 | 95 | 40 | 165 | 210 | 80 | 147 | 4 |
| HV-11 | 450-650 | M16 | 180 | 95 | 40 | 165 | 210 | 80 | 147 | 4 |
| HV-12 | 650-1000 | M16 | 180 | 95 | 40 | 165 | 210 | 80 | 147 | 4 |
| HV-13 | 1000-1500 | M20 | 180 | 95 | 40 | 165 | 210 | 80 | 147 | 5 |
| 备注:尺寸均为人工测量可能存在误差，以实际为准 | ||||||||||

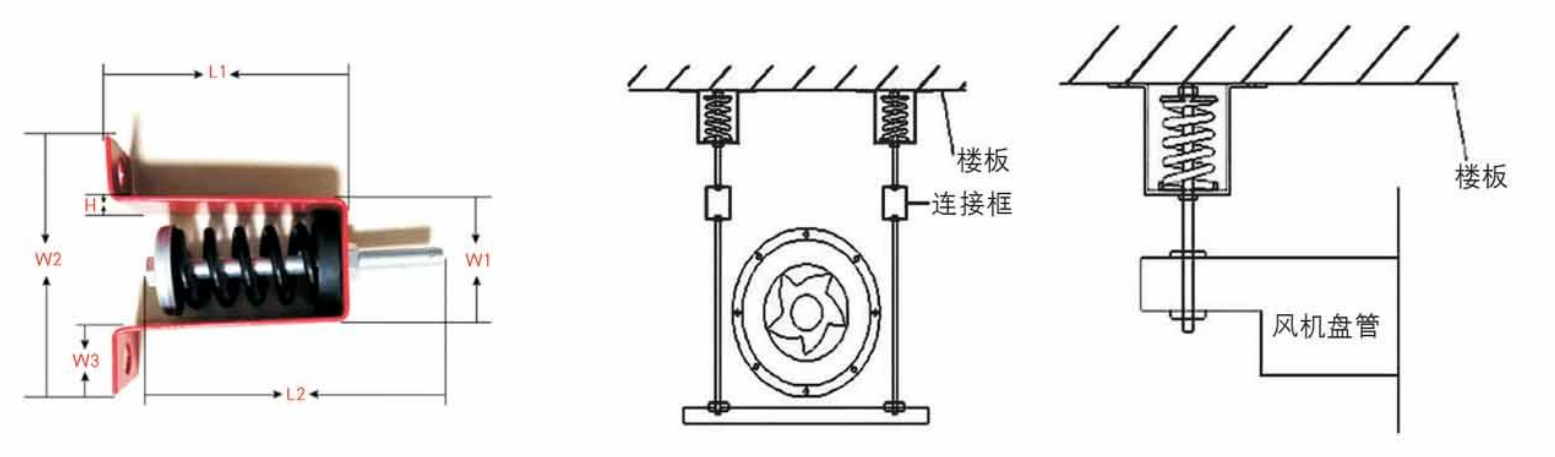

产品结构图
安装示意图
上一篇:
DH型吊式弹簧减震器下一篇:
XHS吊环吊钩型吊式弹簧减震器
需求确认与沟通
方案制定与确认
生产与交付
售后服务与反馈
长期合作与持续优化
合作流程

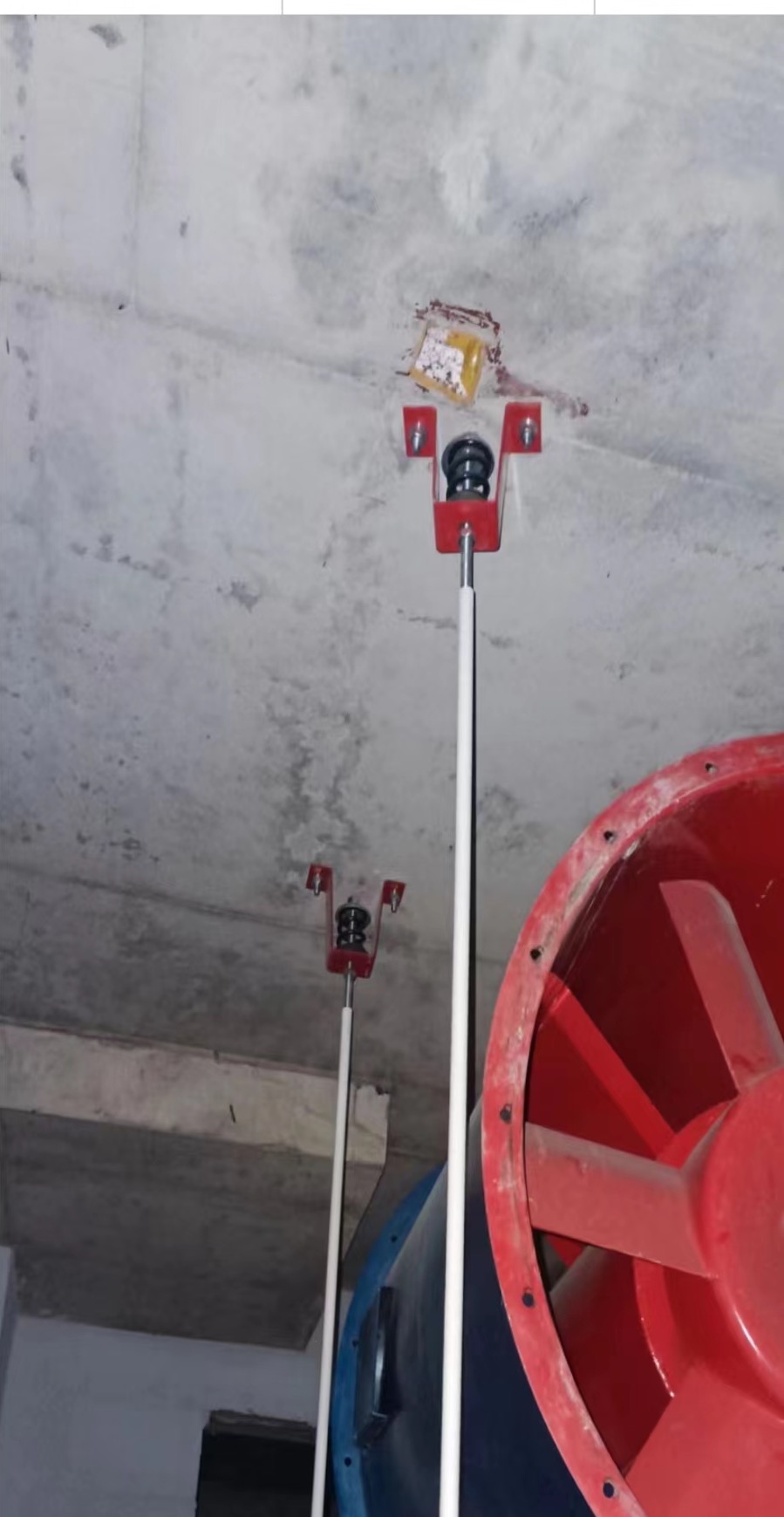

产品应用
